NEMA 23 1.8° STEPPING MOTOR

■    双极性恒流斩波电流控制。

■    细分插补功能，电机运行平稳。

■    灵活的细分设置，满足更多场合。

■    指令信号兼容3.5~24V，无需串联电阻。

■    步进电机自带锁紧装置，防止轴向窜动。

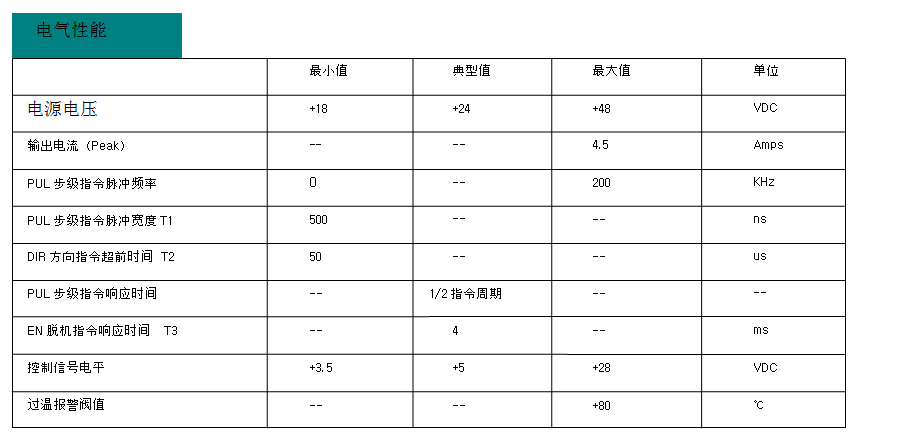

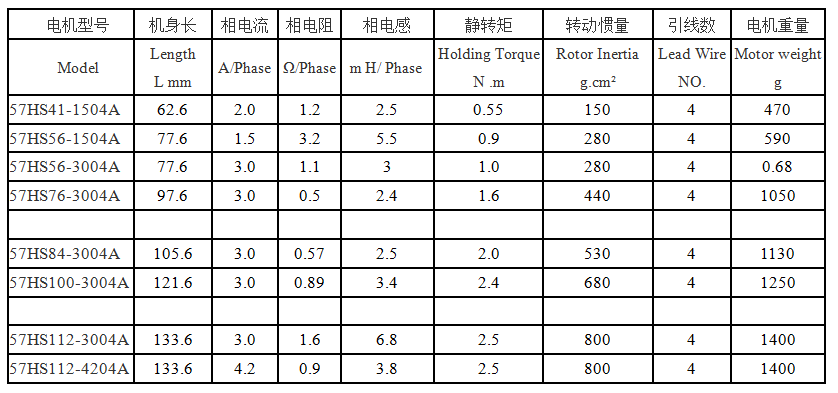

技术数据Electrical Specifications

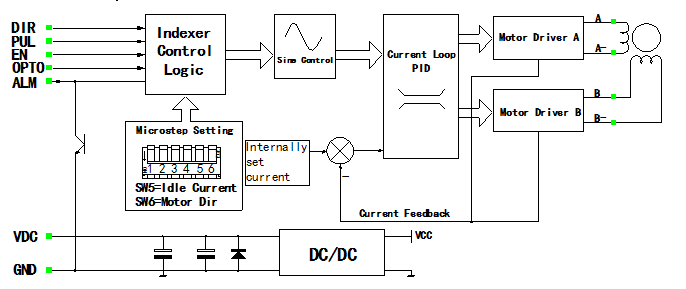

电器功能图

■PUL和DIR信号为高速光耦隔离输入；共阳接口方式；

脉冲下降沿有效；宽电平接收范围3.5~28V，兼容市售所有控制器输出电平，无需串联电阻。

■EN信号为脱机信号，有效时电机无励磁（FREE）状态，此信号也可作为驱动器的报警复位,

宽电平接收范围3.5~28V。

当驱动器过压、过流、欠压、过温时，信号ALM输出低电平，ALM接口为OC门输出，客户可根据需求，选择

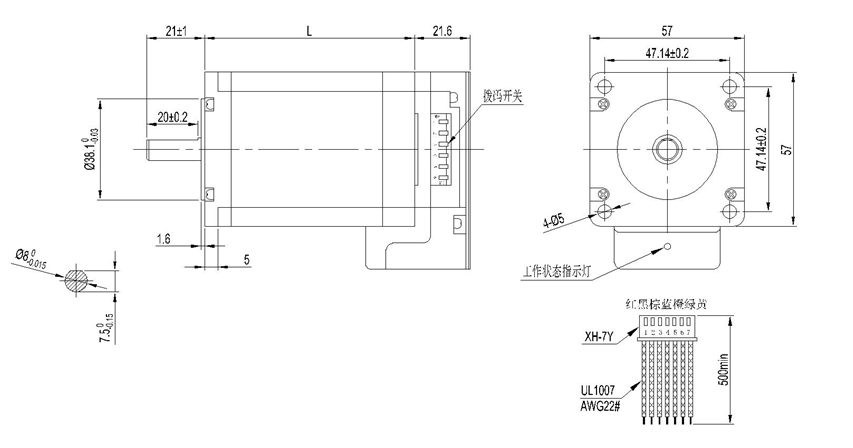

电机机械尺寸Dimensions unit=mm

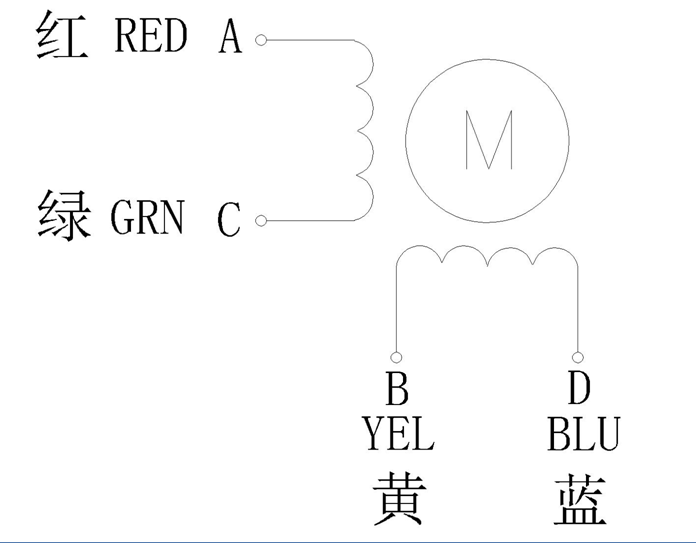

电机接线图Wiring Diagram

we can customize according to your requirements

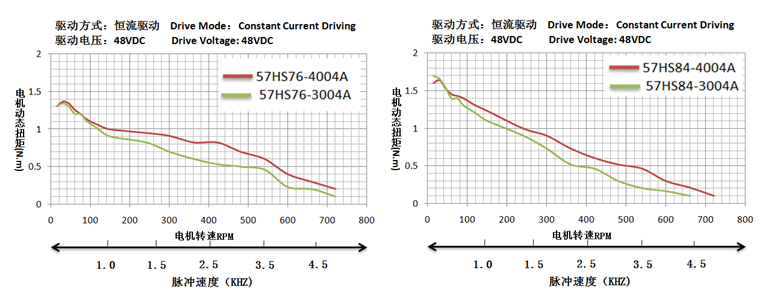

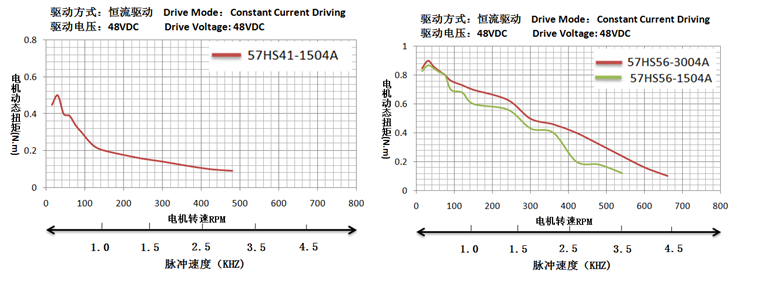

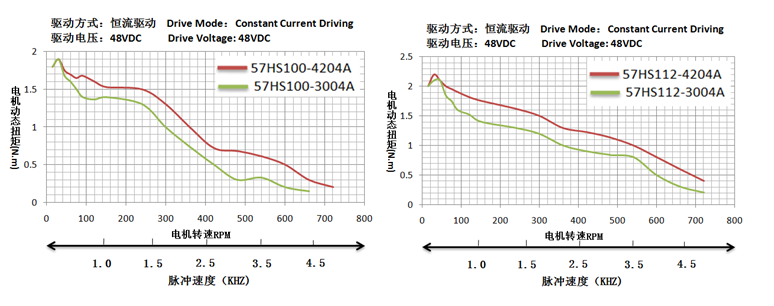

电机特性曲线图
